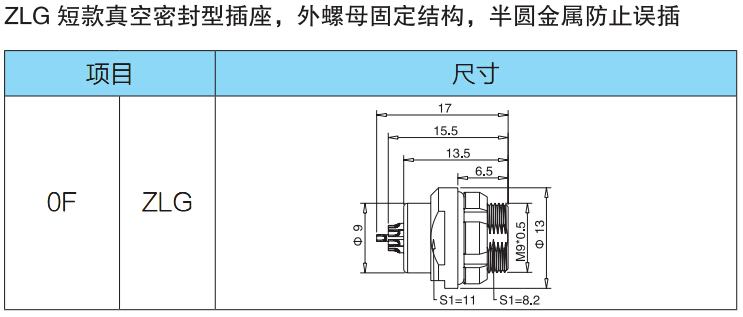

SRD-F-ZLG
  • 002.jpg
  • 06.jpg
  • Producs details
  • Specification

一.XF Series Connector Feature

  • Secure flap push-pull self-locking system

  • Multi-core types 2-32 pins

  • Solder and printed circuit board pins

  • High density installation saves space

  • Internal semicircle positioning to prevent misplacement

  • 360° shielding provides full EMC protection(anti-electromagnetic interference)

  • Multi - flap positioning, semicircle metal to prevent misplacement

  • The locating pin system (standard locating pin) is used for connector alignment

二.XF Series Main Technical Parameters

  • Environment temperature:-50℃~+125℃

  • Operation current: 1.5~~35A(Mainly related to the cross-sectional area of contact parts)

  • Operation current: 1.5~~35A(Mainly related to the cross-sectional area of contact parts)

  • Testing voltage:DC/600~~5KV,AC/1.5~~4.5KV(Mainly related to the distance between contact parts)

  • Contact resistance:2.5~~10mΩ

  • Insulation resistance:≥5000M

  • Mechanical life:≥5000次(Connection and separation)

三.Welding Precautions:

  • The cable outer diameter should match the cable clamp size

  • The wire core specification should match the needle core end diameter

  • The temperature of the electric soldering iron should be controlled at about 380 degrees without lead

  • After welding, each core shall be insulated by heat-shrinkable tube

  • The pins and insulators should be protected when welding
